応力解析データ

Technical Data 応力解析図

応力解析により静的疲労シミュレーションを実施。オクタフィックスⅡの優れた機械的強度を応力分布状況から確認・検証しています。シミュレーションでは、口腔内の状況を想定し、ISO14801規格に合致する荷重用ボールヘッドの斜め上方より、継続的な咬合圧( 負荷) をかけ、組み合せたインプラント体に発現する応力分布状況を観察しました。

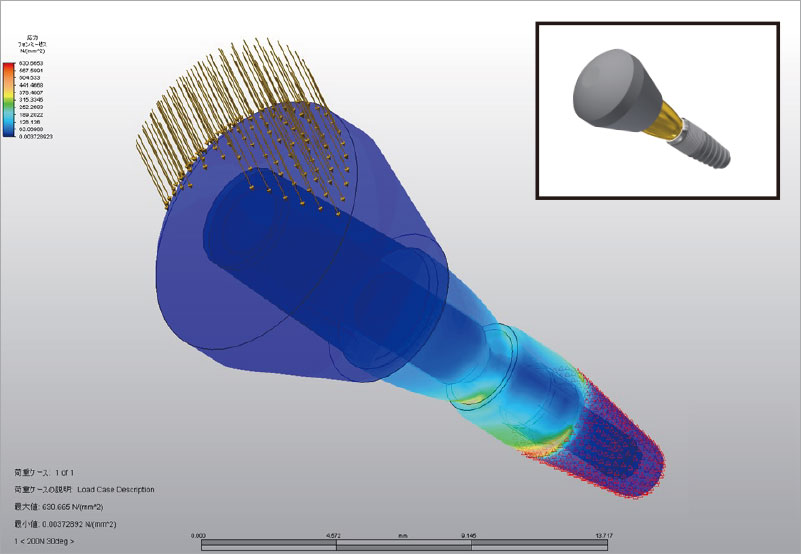

1 ) 基本構成パーツを嵌合させ、負荷をかけた際の応力分布(全体)

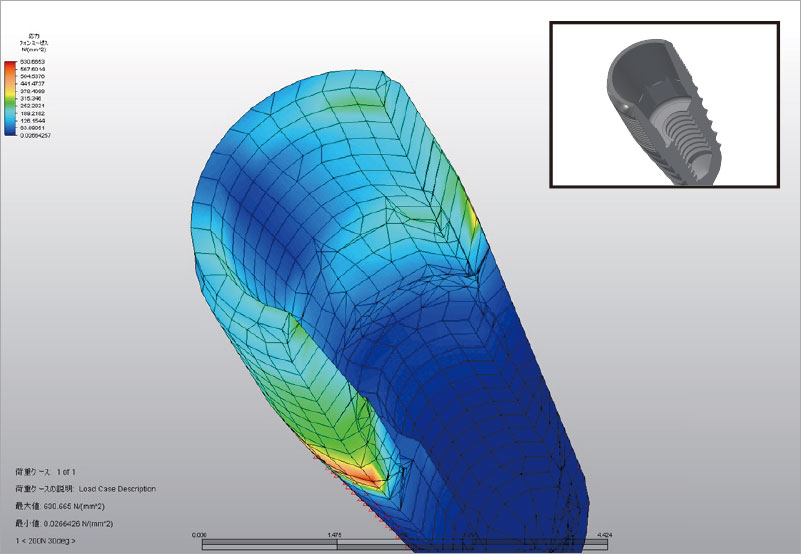

2 ) フィクスチャー断面内部の応力分布状況

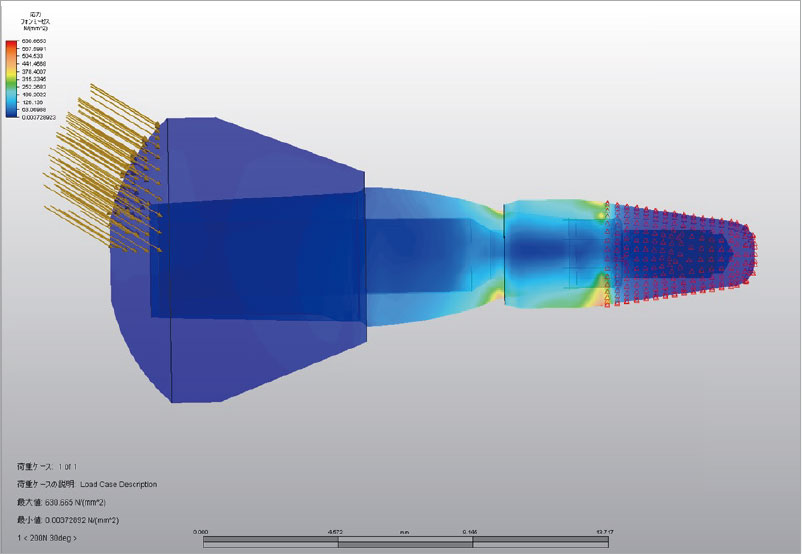

3 ) 検体縦断面の内部応力分布状況

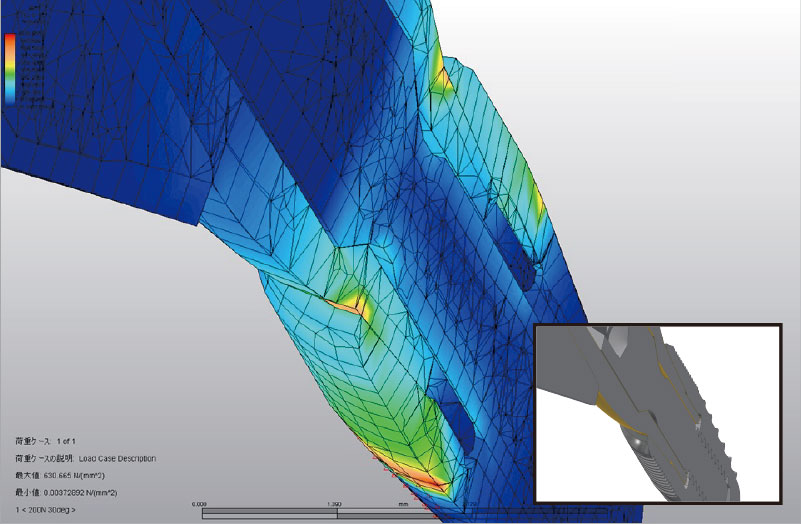

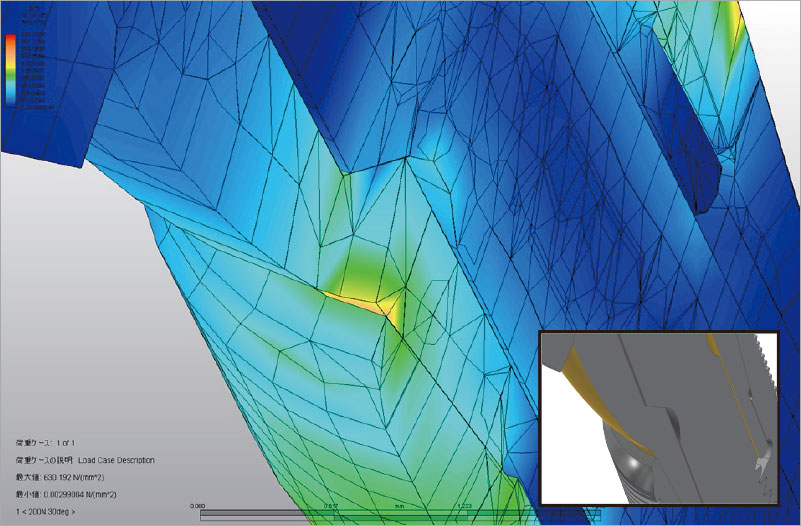

4 ) アバットメントとフィクスチャーとの嵌合部の応力分布詳細

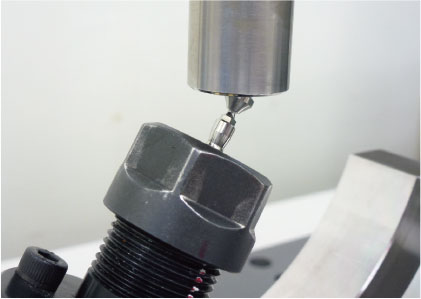

実試験は、ISO14801 規格に準拠した疲労試験を実施しています。右図は、疲労試験機に検体を装着し、500万回以上の繰り返し荷重(咬合圧) をかけている様子です。
疲労試験の様子
